CTA d’air neuf
L’image ci-dessous montre le schéma de la CTA :
# =============================================================================
# Modèle AHU (Air frais + Batterie de chauffage + Humidificateur)
# =============================================================================
# module de calcul des prop d'air humide
from AHU import FreshAir
# Composant Batterie de chauffage
from AHU import HeatingCoil
# composant Humidificateur (vapeur ou adiabatique)
from AHU.Humidification import Humidifier
# connexion entre les composants
from AHU.Connect import Air_connect
AN = FreshAir.Object()
AN.F_m3h = 3000 # m3/h
AN.T = 5 # °C
AN.RH = 80 # %
AN.calculate()
print(f"AN.df : {AN.df}")
BC = HeatingCoil.Object()
BC.To_target = 20 # °C
Air_connect(BC.Inlet, AN.Outlet)
BC.calculate()
print(f"BC.df : {BC.df}")
HMD = Humidifier.Object()
HMD.wo_target = 8 # g/Kg air sec
Air_connect(HMD.Inlet, BC.Outlet)
HMD.HumidType = "vapeur" # par défaut : Humidificateur adiabatique
HMD.calculate()
print(f"HMD.df : {HMD.df}")
################ plot
from AHU.air_humide import PsychrometricChart
chart = PsychrometricChart.Object(figsize=(12, 4))
# options d'affichage
chart.set_title('CTA batterie chaude & Humidificateur vapeur ')
custom_points = [{'h': BC.Inlet.h, 'w': BC.Inlet.w}, {'h': BC.Outlet.h, 'w': BC.Outlet.w}, {'h': HMD.Outlet.h, 'w': HMD.Outlet.w}]
chart.add_points(custom_points)
chart.show(draw_arrows=True)
Résultats

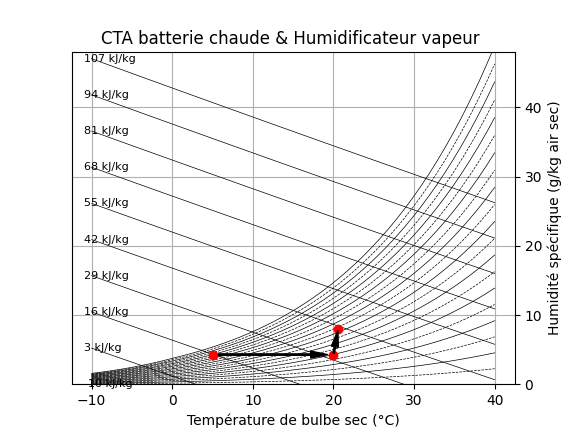

Le diagramme psychrométrique ci-dessous montre les points de fonctionnement de la CTA :
Les tableaux ci-dessous montrent les résultats des calculs pour chaque composant de la CTA :
AN.df :
Parameter |
FreshAir |
|---|---|
ID |
1.000 |
Outlet.T (C) |
5.000 |
Outlet.RH (%) |
80.000 |
Outlet.F (kg/s) |
1.053 |
Outlet.F_dry (kg/s) |
1.048 |
Outlet.P (Pa) |
101325.000 |
Outlet.P/10^5 (bar) |
1.000 |
Outlet.h (kJ/kg) |
15.800 |
Outlet.w (g/kgdry) |
4.314 |
Outlet.Pv_sat (Pa) |
872.500 |
BC.df :
Parameter |
HeatingCoil |
|---|---|
ID |
2.000 |
Outlet.T (C) |
20.000 |
Outlet.RH (%) |
29.800 |
Outlet.F (kg/s) |
1.053 |
Outlet.F_dry (kg/s) |
1.048 |
Outlet.P (Pa) |
101325.000 |
Outlet.P/10^5 (bar) |
1.000 |
Outlet.h (kJ/kg) |
31.000 |
Outlet.w (g/kgdry) |
4.314 |
Outlet.Pv_sat (Pa) |
2338.800 |
Q_th (kW) |
15.900 |
HMD.df :
Parameter |
Humidifier |
|---|---|
ID |
None |
Outlet.T (C) |
20.6 |
Outlet.RH (%) |
53.1 |
Outlet.F (kg/s) |
1.056 |
Outlet.F_dry (kg/s) |
1.048 |
Outlet.P (Pa) |
101325 |
Outlet.P/10^5 (bar) |
1.0 |
Outlet.h (kJ/kg) |
40.9 |
Outlet.w (g/kgdry) |
8 |
Outlet.Pv_sat (Pa) |
2424.2 |
HumidType |
vapeur |
F_water (kg/s) |
0.003863 |
Q_th (kW) |
0.01 |
